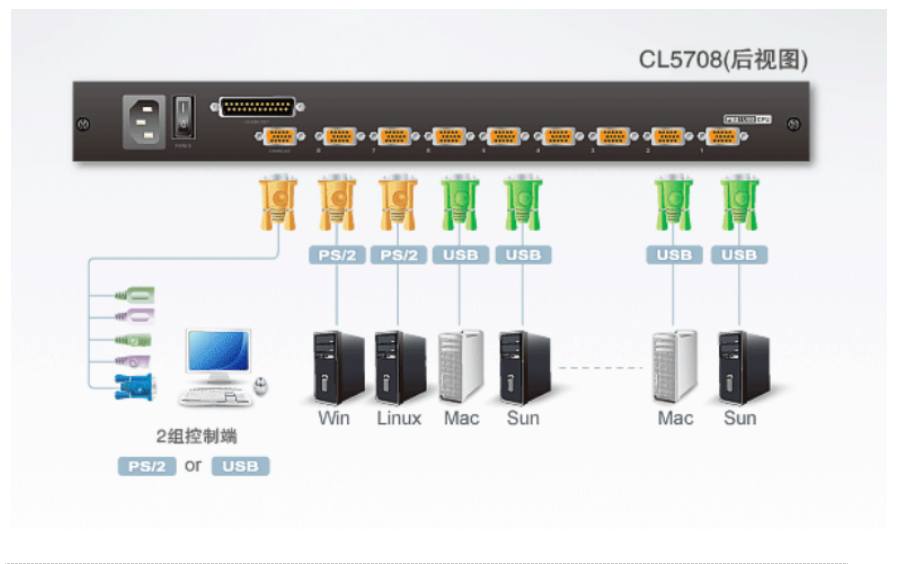

CL5708 Slideaway? LCD KVM抽拉式多電腦切換器是一套先進的控制方案,其可通過一組PS/2或USB KVM控制端(鍵盤、顯示器及鼠標)訪問多臺服務器。一臺CL5708可分別直接管理8臺服務器;通過菊式串接方式另外再串接31臺KVM多電腦切換器,即可從單一控制端管理多達256臺服務器。

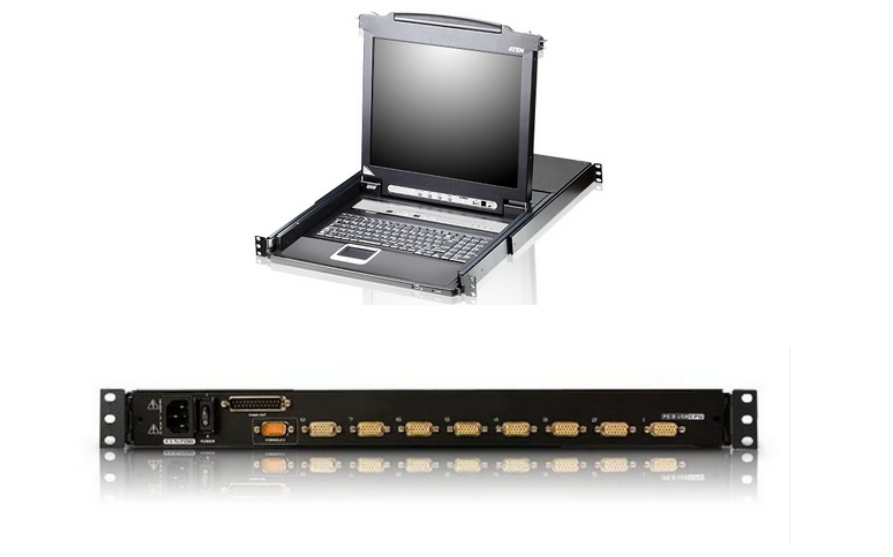

CL5708將17寸和19寸LED背光LCD液晶顯示器、鍵盤及鼠標觸控板整合于一個1U的抽拉式控制端模塊內,可大幅節省機架空間。
特性:
· 獨家的LED照明燈 - 于燈光不佳的使用環境下增加鍵盤及觸控板的可視度
· 整合具備17寸和19寸LED背光之LCD液晶顯示器的KVM控制端于單一抽拉式機身內
· 節省空間–兩組控制端(單一總線)可管理8臺服務器
· 菊式串接另外31臺設備 - 單一控制端可管理高達256臺服務器(兼容的KVM多電腦切換器包括ACS1208A、ACS1216A、CS1708A、CS1716A)
· 雙接口–支持配備PS/2或USB鍵盤及鼠標的服務器與控制端
· LCD模塊上的USB連接端口可讓每一臺電腦訪問USB接口設備*
· LCD模塊可展開至115度,以提供舒適的檢視角度
· 跨平臺支持 - Windows, Linux, Mac, and Sun
· 支持多媒體USB鍵盤 (PC、Mac及Sun)
· PS/2及USB接口自動偵測
· USB與PS/2鍵盤及鼠標信號仿真– 無論控制端是否切換到該服務器均可確保開機無誤
· 支持外接式USB鼠標
· 高視頻分辨率-高達1280 x 1024 @75Hz
· 無需安裝軟件 - 可通過前端面板按鍵、鍵盤熱鍵、及多國語言O(shè)SD顯示器選單輕松選擇服務器
· 在菊式串接的架構下,可自動偵測設備機臺位置并顯示于前端面板的LED上,無需手動進行DIP設定
· 當機臺順序改變時,自動重編連接端口號
· 雙層密碼安全機制 - 唯有授權用戶才能瀏覽與控管服務器
· 支持1位管理員與4位用戶賬號,其擁有各自的設定數據
· 自動掃描模式可持續監控用戶所選擇的服務器
· 支持廣播模式–可將鍵盤指令傳送至系統架構下的所有服務器
· 可通過熱鍵與OSD開啟/關閉警示音
· 通過菊式串接線,同步為所有串接的KVM多電腦切換器進行固件更新
· 支持多國鍵盤語言:英語(US)、英語(UK)、德語、德語(瑞士)、法語、希臘語、匈牙利語、意大利語、日語、韓語、俄語、西班牙語、瑞典語、繁體中文
* USB外圍設備必須通過USB線纜才能管理,PS/2線纜無法支持
Function | CL5708M | CL5708N | CL5708S | |
電腦連接 | ||||
直接 | 8 | 8 | 8 | |
最大 | 256 (菊式串接) | 256 (菊式串接) | 256 (菊式串接) | |
連接端口選擇 | OSD屏幕選單、熱鍵、按鍵 | OSD屏幕選單、熱鍵、按鍵 | OSD屏幕選單、熱鍵、按鍵 | |
接口 | ||||
外接控制端連接端口 | 1 x SPHD-18 公頭 (黃色) | 1 x SPHD-18 公頭 (黃色) | 1 x SPHD-18 公頭 (黃色) | |
外接鼠標連接端口 | 1 x USB Type A 母頭 (白色) | 1 x USB Type A 母頭 (白色) | 1 x USB Type A 母頭 (白色) | |
KVM 端口 | 8 x SPHD-15/17 母頭 (黃色) | 8 x SPHD-15/17 母頭 (黃色) | 8 x SPHD-15/17 母頭 (黃色) | |
菊式串接端口 | 1 x DB-25 公頭 (黑色) | 1 x DB-25 公頭 (黑色) | 1 x DB-25 公頭 (黑色) | |
固件更新 | 1 x RJ-11 母頭 | 1 x RJ-11 母頭 | 1 x RJ-11 母頭 | |
電源 | 1 x 3 針腳交流電源插座 | 1 x 3 針腳交流電源插座 | 1 x 3 針腳交流電源插座 | |
USB 端口 | 1 x USB Type A 母頭 (白色) | 1 x USB Type A 母頭 (白色) | 1 x USB Type A 母頭 (白色) | |
開關 | ||||
重置 | 1 x 內嵌式按鍵 | 1 x 內嵌式按鍵 | 1 x 內嵌式按鍵 | |
電源 | 1 x 翹板開關 | 1 x 翹板開關 | 1 x 翹板開關 | |
固件更新 | 1 x 開關 | 1 x 開關 | 1 x 開關 | |
LCD調整 | 4 x 按鍵 | 4 x 按鍵 | 4 x 按鍵 | |
LCD開啟/關閉 | 1 x LED 按鍵 (橘色) | 1 x LED 按鍵 (橘色) | 1 x LED 按鍵 (橘色) | |
連接端口選擇 | 2 x 按鍵 | 2 x 按鍵 | 2 x 按鍵 | |
工作站選擇 | 2 x 按鍵 | 2 x 按鍵 | 2 x 按鍵 | |
LED | ||||
在線 | 8 (橘色) | 8 (橘色) | 8 (橘色) | |
連接端口ID | 2 x 7 段式 LED 顯示器 (黃色) | 2 x 7 段式 LED 顯示器 (黃色) | 2 x 7 段式 LED 顯示器 (黃色) | |
工作站 ID | 2 x 7 段式 LED 顯示器 (黃色) | 2 x 7 段式 LED 顯示器 (黃色) | 2 x 7 段式 LED 顯示器 (黃色) | |
電源 | 1 (深綠色) | 1 (深綠色) | 1 (深綠色) | |
鎖定 | 1 x Num Lock (綠色) | 1 x Num Lock (綠色) | 1 x Num Lock (綠色) | |
仿真 | ||||
鍵盤/鼠標 | PS/2,USB | PS/2,USB | PS/2,USB | |
面板規格 | ||||
屏幕尺寸 | 17" LCD | 19" LCD | 17" LCD | |
像素間距 | 0.264 mm x 0.264 mm | 0.294 mm x 0.294 mm | 0.264 mm x 0.264 mm | |
支持色彩 | 1670 萬色 | 1670 萬色 | 1670 萬色 | |
對比率 | 1000:1 | 1000:1 | 1000:1 | |
亮度 | 250 cd/m2 | 250 cd/m2 | 250 cd/m2 | |
響應時間 | 5 ms | 5 ms | 5 ms | |
觀看角度 | 170° (水平),160° (垂直) | 170° (水平),160° (垂直) | 170° (水平),160° (垂直) | |
視頻 | 1280 x 1024 @ 75 Hz;DDC2B | 1280 x 1024 @ 75 Hz;DDC2B | 1280 x 1024 @ 75 Hz;DDC2B | |
掃描間隔 | 1 - 255 秒 | 1 - 255 秒 | 1 - 255 秒 | |
輸入額定值 | 100-240 V AC,50/60 Hz,1 A | 100-240 V AC,50/60 Hz,1 A | 100-240 V AC,50/60 Hz,1 A | |
功耗 | AC110V:23.9W:125BTU | AC110V:26.1W:135BTU | AC110V:23.9W:125BTU | |
環境 | ||||
操作溫度 | 0 - 40°C | 0 - 50°C | 0 - 40°C | |
儲存溫度 | -20 - 60°C | -20 - 60°C | -20 - 60°C | |
濕度 | 0–80% RH, 無凝結 | 0–80% RH, 無凝結 | 0–80% RH, 無凝結 | |
機體屬性 | ||||
外殼 | 金屬 + 塑料 | 金屬 + 塑料 | 金屬 + 塑料 | |
重量 | 13.47 kg ( 29.67 lb ) | 13.39 kg ( 29.49 lb ) | 13.47 kg ( 29.67 lb ) | |
尺寸 (長 x 寬 x 高) | 48.00 x 64.27 x 4.40 cm | 48.00 x 68.92 x 4.40 cm | 48.00 x 64.27 x 4.40 cm | |
附注 | 對于一些機架式產品,請注意標準物理尺寸WxDxH,其使用LxWxH來表示。 |
