智能小母線

產品介紹

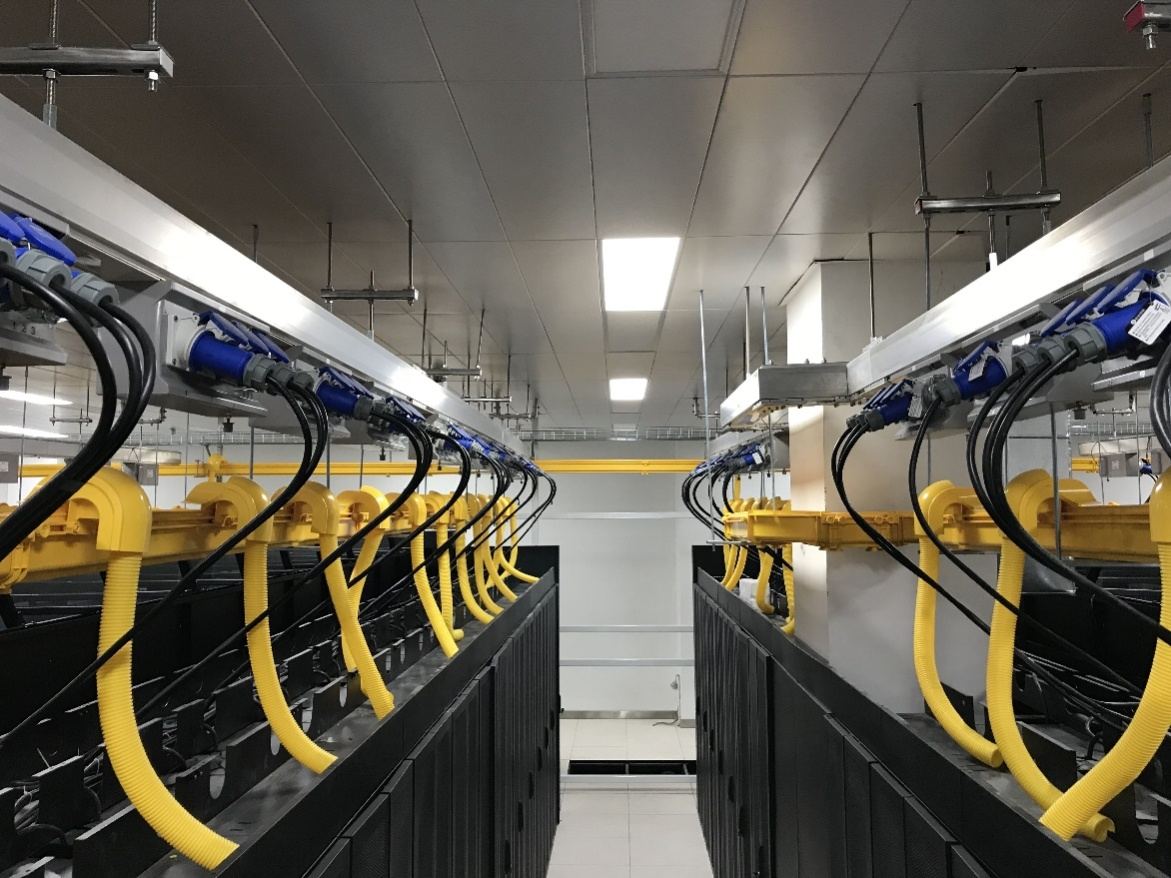

湖北睿能電氣-睿能智能母線系統









技術特點:

(1) 母線槽有一側全部開口,符合數據中心最新設計規范即插即用,插接箱可以在母線槽上點位任意接插(除連接處外);

(2) 母線槽系統需保證能在不停電的情況下對插接箱進行在線更換。更換插接箱時間不能超過2分鐘

(3) 母線槽應具有防止由電磁感應造成母線槽渦流及動熱穩定問題的解決措施。

(4) ★電氣間隙:相與相之間大于15mm,相與裸露金屬部分之間大于25mm。

(5) ★爬電距離:相與相之間大于18mm,相與裸露金屬部分之間大于38mm。

(6) ★接地電阻:端口箱接地端到6米外殼地接地電阻≤6

(7) 鋁合金型材外殼,160A外殼厚度不小于2.5mm400A不小于3.5mm);

(8) ★母線槽自帶弱電槽,可以放置標準的超五類568B線序雙絞線

(9) ★母線導體采用銅及銅合金材質,銅排全線段任何位置有效截面積的載流量滿足要求電流值、銅排采用TU1一號無氧銅,含銅加率不低于99.98%、銅排導電率不低于101% IACS(并附有檢測報告)。

(10) ★散熱面積:(160A)每米散熱面積≥0.15 (400A)每米散熱面積≥0.25,

(11) ★導電銅排厚度D≤1.5mm,形狀為U型銅排;導插接取電需要有足夠的壓力,母線槽導電銅排壓緊插接箱導電爪;

(12) ★外殼裝配禁止采用螺栓式連接,禁止對母線銅排或者銅排連接件導體(銅排)和外殼進行局部沖孔處理,造成母線局部載流能力下降。

(13) 母線槽之間連接要求一體式快捷安裝,便于拆卸,擴展連接;

(14) ★母線槽連接件具有自檢電氣連接是否到位裝置,并能防止連接件意外脫落。

(15) 母線導體必須滿足三相五線制(3L+N+PE)供電要求,提供獨立的銅排導體作為接地系統。

(16) ★母線槽N線應采用100%相線容量的N線,(160A)PE線應采用100%相線容量的PE線。(400APE線應采用50%相線容量的PE線。

(17) 母線絕緣介質要求B級及以上,每相銅排宜采用整體包覆絕緣工藝,老化壽命不低于25年。

(18) ★母線槽在防塵蓋板打開后不能直接觸摸到母線銅排,保證安全

(19) 母線槽防護等級:不低于IP54以上。

(20) 母線槽里所有絕緣塑料耐溫130°以上,V0阻燃級。

(21) 線槽在平均環境溫度為35、額定負荷狀態下,其溫升要求如下。

序號

母線單元

溫升要求

1

母線槽進線端

≤35K

2

母線槽連接點

≤40K

3

母線槽末端

≤35K

(22) 母線干線系統應能耐受正常機械負載。正常機械負載除包括其本身的質量外,還應包括端口箱、插接箱的機械負載。

(23) 母線干線系統絕緣材料對非正常發熱的耐受性應滿足B級耐溫。

(24) 母線干線系統耐受火焰蔓延性能應滿足:當燃燒源移開后,母線干線系統無火焰蔓延或點燃后不再繼續燃燒的要求。

(25) 絕緣電阻相間(含N線)絕緣電阻≥500MΩ,相間(含N線)與外殼之間絕緣電阻≥500MΩ。

(26) 母線槽采用空氣自然冷卻方式。運行過程中,不應產生噪聲或震動。

(27) 母線槽各相線應采用清晰的標識,便于區分確認。

(28) 安裝固定件應采用成品鍍鋅材質制作,厚度不小于4mm。

(29) 銅母線導體布置考慮導體電流分布的均衡,母線槽通過額定電流時,電流不均衡度同相不超過4%,相不超過5%。

(30) 母線槽水平安裝,吊架間距應不超過1.5米。

(31) 投標人中標后需提供母線槽1S熱穩定電流、動穩定電流、溫升、電氣間隙、爬電距離、接地電阻等報告。

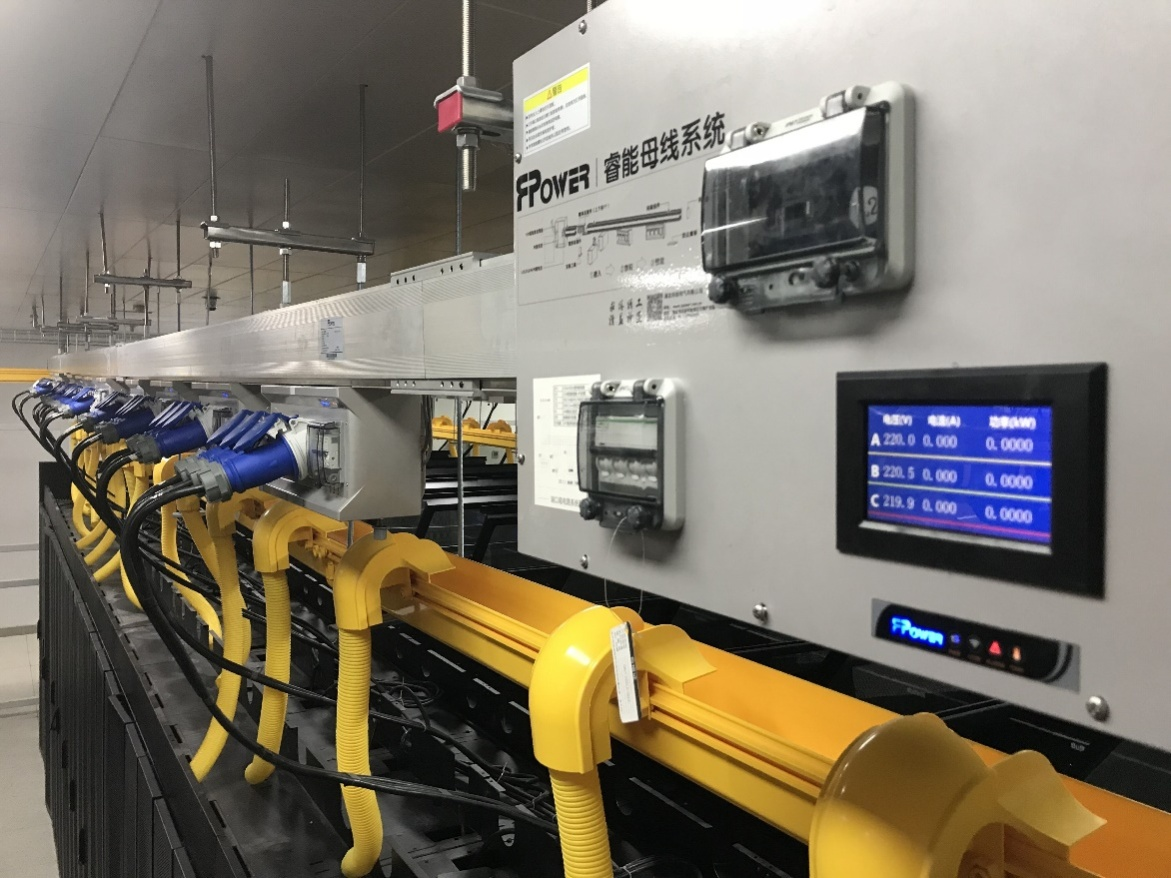

端口箱

(1) 端口箱應為同一廠商生產,箱殼材料為鍍鋅冷軋鋼板,端口箱材料厚度須大于1.5mm,端口箱應有足夠的機械強度,符合GB/T7251.6-2015 10.2.101標準,在起吊、運輸、安裝中不得變形或損傷。

(2) ★端口箱應設計有專用絕緣件母排固定,絕緣件厚度不應小于3mm, 固定螺絲大小不小于M10,加強各相序之間的穩定性。

(3) ★端口箱配備與電纜連接的專用端子,載流量不低于相應規格電纜載流量,且滿足動熱穩定要求,1s熱穩定電流(KA)10,動穩定電流(KA) 17。

(4) 端口箱導體的顏色和排列順序應符合GB2681GB7251.1中的相關規定。即A相為黃色;B相為綠色;C相為紅色;中性線N為淺藍色;保護地線PE為黃綠色。

(5) 端口箱應設置并安裝一條專用接地保護導體,并應保證裝置接地系統的電氣連續性。連接到接地導體上的元件有:端口箱外殼,內部安裝電器元件的接地導體和需接地的外殼,控制或測量元件的接地導體。

(6) ★端口箱接線端子為純銅,可以實現輸入三相電纜不需要壓接銅鼻子直接接入。

(7) 端口箱具有智能監控裝置,并可通過標準協議(ModbusRTU協議)與后臺監控系統進行集成,接口及對應的接口協議中標單位免費提供給招標方,用于動環系統信息采集接入使用。

(8) 端口箱顯示燈面板可以顯示通斷狀態,通訊狀態,報警狀態,溫度異常等。

(9) 端口箱智能監控裝置可采集的電氣參數(主路母線槽)至少包括:

開關狀態、電流、電壓、有功功率、功率因數、諧波含量、電子信息設備用電量。

可以實現過壓/欠壓,過流報警,過溫報警,也可以設置相關參數的閾值。

(10) 主路(端口箱線路板監控)智能監控單元及電度測量裝置的準確度要求為:電壓、電流不低于0.5,功率、電度不低于1;

(11) 端口箱可帶智能監控4.3屏幕,可以顯示三項主路電氣數據。

(12) 每列機架的插接箱的監控數據匯總至該列的端口箱,該列插接箱的采集信息端口箱經RS485上行采集至動環監控系統,同時也可以提供10.1寸監控屏幕進行本機監控。因軟件、硬件、人為造成的系統故障發生后,除故障外的模塊(插接箱,其他插接箱不影響數據正常處理及上傳。

(13) 10.1寸監控屏幕可以實現免螺絲懸掛安裝,也可以機柜嵌入式安裝。

(14) 端口箱和插接箱在過壓、欠壓、熔絲/開關斷時應有相應的聲光告警信號。

(15) 端口箱塑殼斷路器和微型斷路器需采用ABB或者施耐德一線品牌。

插接箱

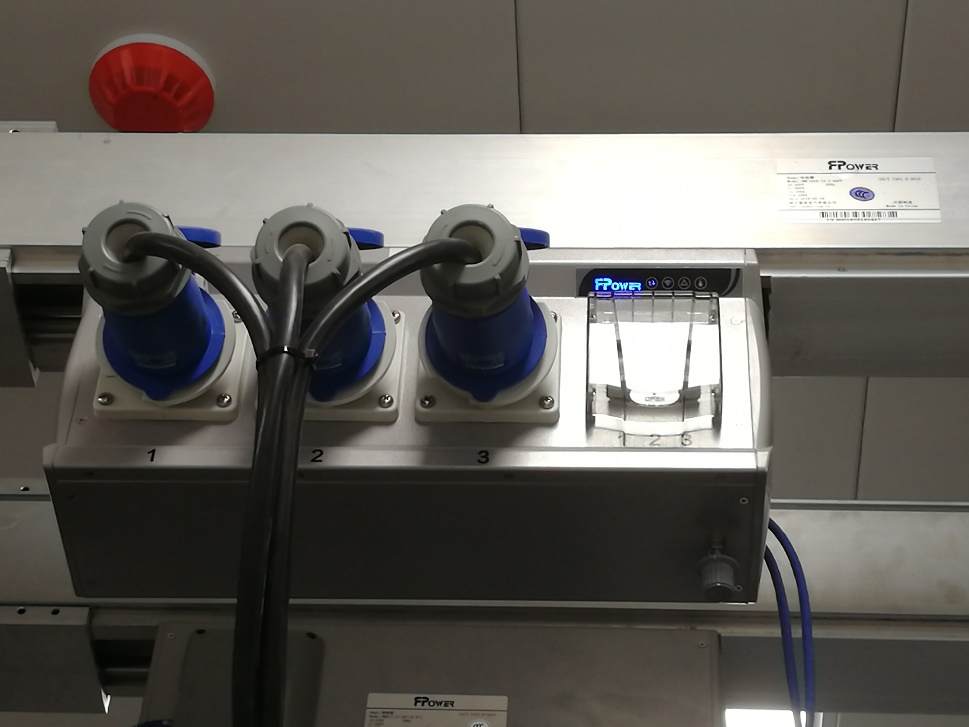

(1) 插接箱具有不同額定容量不斷電通用互換性(可按需滿足3kW-7kW單機架使用

(2) 為了達到良好的耐腐蝕性能,插接箱與空開接觸的面板都采用鋁合金,殼體承重部分采用冷軋鋼板。

(3) 插接箱的插頭與母線機械連接應牢固,電氣接觸良好,單點插拔要求滿足150次以上無溫升。

(4) 插接箱空開采用半敞開結構,禁止使用密封性過高的空開罩或者使用空開罩。

(5) ★插接箱與母線槽導電厚度不應小于4.5mm,截面積不小于40平方,表面鍍錫處理。

(6) 插接箱關鍵元器件需具備3C認證。

(7) 插接箱單相/三相饋出方式可選,出線形式為IEC60309工業連接器(標準),容量:16A/32A/63A(IEC工業連接器),其他方式最大130A。

(8) 插接箱配置(16A/32A/63A,1P或3P)斷路器應符合IEC60947-2 規定額定運行短路分斷能力和額定極限短路分斷能力均不低于10kA。斷路器品牌需為ABB、施耐德、西門子及其同等級別及以上品牌。

(9) 插接箱應配置有安全連接和電氣保護裝置,可以在母線槽帶電狀態下進行插拔安裝與拆卸。安裝與拆卸應為免工具方式,插接箱安裝后手動固定。

(10) 插接箱的微型斷路器可以實現不用人工干預,通過動環或者10.1寸工控屏實現空開自動微型斷路器復位。

(11) 顯示面板應設有相應數量的指示燈,分別顯示通斷狀態,電源狀態,通訊狀態和溫度指示。

(12) 插接箱插入母線槽過程中,地線獨立地排先于其他相線接觸。插接箱過程中,地線和獨立地排最后與母線槽脫離。

(13) ★插接箱監控部分外置,與強電分離,實現強弱電分離,延長設備壽命。支持在線替換和升級。

(14) ★插接箱空開開路狀態既可以通過軟件實現,也可以通過1常開1常閉空開報警輔助觸點硬件實現。并可以通過RS485將狀態上傳到動環。

智能工控屏

(1) 智能屏自帶獨立電源,電源采用一線品牌電源。

(2) 智能工控屏既可以實現免螺絲懸掛安裝,可以在線維護和升級。也可以實現機柜嵌入式和螺絲安裝。

(3) 10寸屏可以監控主路和支路開關狀態、電流、電壓、有功功率、功率因數、諧波含量、電子信息設備用電量,溫度電力參數。并可以將數據上傳到動環。
